Antena RTM-3200PRON

Especificações Técnicas

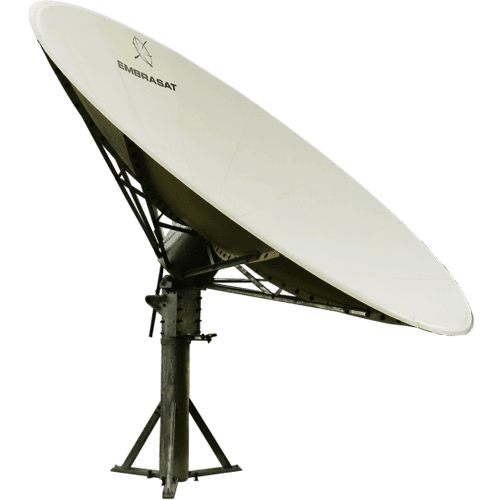

Antena Embrasat RTM-3200PRON

Sinal = TV/RO – Focal Point
Diâmetro (mm) = 3200
Número de Seções = 8 Pétalas
Refletor Parabólico = PRFV Injetado com difusor de calor
(Poliéster Reforçado com Fibra de Vidro)
Processo de Injeção = RTM (Resin Transfer Molding)
Peso (Kg) = 185,5
Ajuste de Azimute = 0° – 360°
Ajuste de Elevação = 0° – 90°
Ganho de Banda “C” (dBi) = 40,7
Ganho de Banda “Ku” (dBi) = 50,2
Polarização = Linear/Circular
Frequência de Operação Banda “C” = 3,4 – 4,2 GHz
Frequência de Operação Banda “Ku” = 10,7 – 12,75 GHz
Interface de Alimentador de Band “C” = CPR 229
Interface de Alimentador de Band “Ku” = WR 75
VSWR = 1,3:1 Max.
F/D = 0,34
Precisão de Superfície (rms) = < ou = 1,00mm
Profundidade da Antena (mm) = 585
Distância Focal (mm) = 1088
Temperatura de Ruído – Elevação = 20° 43K
Temperatura de Ruído – Elevação = 30° 40K
Vida Útil = 15 Anos
Vento Operacional = 90Km/h
Vento de Sobrevivência = 130Km/h

Imagens
